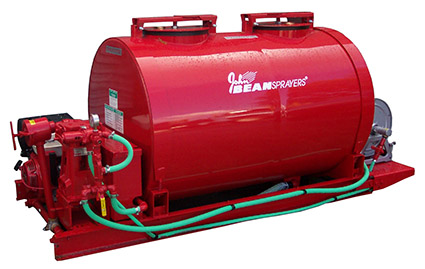

50/100/200/300加仑玻璃纤维或不锈钢
发动机驱动卡车或拖车安装
标准特性
-
-
- 罐的结构基于所选择的模型…见下图
- John Bean泵选项(详见John Bean泵规格和价格表)
- John Bean R5 (5 gpm @ 400 psi)
- John Bean R10 (10 gpm @ 500 psi)
- John Bean R20 (20 gpm @ 500 psi)
- 发动机选择(更大的本田发动机可选…要求可用性)
- 本田5.5马力后坐力/电动DM05
- 本田8马力后座力/电动DM10
- 本田13马力后坐力/电动DM20
- 安全阀(50-800 psi)可调，可更换填料，陶瓷阀和阀座
- 吸入点与泵入口连线的星形吸入过滤器(16目)
- 排气管道安装空气室以减少脉动(仅R5和R10)
- 填充空缺
- 8英寸50加仑
- 15英寸用于100加仑或更高
- 盖子的选项
- 玻璃纤维装置有排气无泄漏螺丝从盖子上脱落
- 不锈钢装置有通风安全盖
- 可选配不锈钢过滤篮(9-9638)
- 机械桨搅拌润滑轴承和填料环密封
- 0- 1000psi液体填充压力表
- 液面视力表
- 电池不包括从工厂
- 标准颜色是憨豆红
-
模型订购系统代码
| 类别 | 描述 | 例子 |
| 泵型号 | 正位移(D) | D |
| 模块化 | 模块化——所有单元都是模块化的(M) | 米 |
| 水能力 | 流量 | 10 |
| 权力 | 引擎(E) | E |
| 加仑 | 水箱的大小 | One hundred. |
| 箱材料 | 不锈钢(S)或玻璃纤维(F) | F |
| 发动机启动 | 电动/反冲(ER) | 呃 |
| 引擎的品牌 | 本田 | H |
基本维度
| 模型 | l | W | H |
| 50度 | 40-3/4” | 40-3/4” | 24” |
| 华氏100度 | 47” | 43” | 37” |
| 100年代 | 45” | 38” | 47” |
| 华氏200度 | 63 - 1/2” | 43” | 37” |
| 200年代 | 64” | 43” | 37” |
| 华氏300度 | 83 - 1/2” | 43” | 37” |
| 300年代 | 83 - 1/2” | 43” | 46” |
| 150/150S | 85 - 3/8” | 38” | 46” |
标准单位
| 零件号 | |||
| 玻璃纤维坦克: | |||
| 5280193 | DM05E50FERH | 玻璃纤维 | 370磅 |
| 5284618 | DM05E100FERH | 玻璃纤维 | 调用 |
| 5284627 | DM10E50FERH | 玻璃纤维 | 调用 |
| 5280194 | DM10E100FERH | 玻璃纤维 | 495磅 |
| 5280195 | DM10E200FERH | 玻璃纤维 | 600磅 |
| 5280196 | DM10E300FERH | 玻璃纤维 | 700磅 |
| 5280197 | DM20E200FERH | 玻璃纤维 | 740磅 |
| 5280198 | DM20E300FERH | 玻璃纤维 | 790磅 |
| 不锈钢罐: | |||
| 5284596 | DM10E100SERH | 不锈钢 | 640磅 |
| 5282648 | DM10E200SERH | 不锈钢 | 720磅 |
| 5283003 | DM10E300SERH | 不锈钢 | 820磅 |
| 9 - 9999 | DM10E150/150SERH | 不锈钢 | 970磅 |
| 5284624 | DM10E100/200SERH | 不锈钢 | 970磅 |
| 5282639 | DM20E200SERH | 不锈钢 | 860磅 |
| 5280202 | DM20E300SERH | 不锈钢 | 940磅 |
| 5284531 | DM20E150/150SERH | 不锈钢 | 1090磅 |
完成轴包
| 零件号 | 轴描述 | 使用 | 坦克(加仑) | 重量 | ||
|---|---|---|---|---|---|---|
| 华氏100度 | 200 f / S | 300 f / S | ||||
| 5264642 | 60个″胎面，6个螺栓轮毂，11个″间隙，15个″轮毂 | 一般/地盘 |
|
|
140磅 | |
| 5254465 | 60-84″胎面，6个螺栓轮毂，22个″间隙，15个″轮毂 | 一般/行 |
|
|
140磅 | |
| 5282994 | 轴套件(包括带弹簧轴的喘振制动器，灯，安全链，挡泥板，2″球牵引杆，12-16″车轮，12 x 16.5 9.75胶合板轮胎，用于200/300加仑拖车(符合dot标准) | 高速公路 |
|
|
|
400磅 |
| 5269277 | 轴套w/双草皮轮胎高浮选轴w/ 4 ea 18 x 9.5 8层轮胎，四个轮子/牵引杆 | 一般/地盘 |
|
|
|
120磅 |
| 5265696 | 轴套w/轴，两个轮子，两个18 x 9.5 4层轮胎和牵引杆 | 一般/地盘 |
|
300磅 | ||
| 9 - 9999 | 将轴套件安装在非dot包上 | |||||
| 9 - 9999 | 将轴套件安装在DOT包上(5282994) | |||||
牵引选项
| 零件号 | 牵引描述 | 用户 | 重量 |
| 11 - 4557 | 高间隙，带旋启式结(用于车轴5254465) | 行 | 75磅 |
轮的选择
| 零件号 | 轮的描述 | 车轴(见上文) | 重量 | |
|---|---|---|---|---|
| 5264642 | 5254465 | |||
| 1 - 0734 | 15″x 6″KB, 6颗螺栓 |
|
|
30磅 |
| 1258826 | 20″x 7″直流，6个螺栓 |
|
45磅 | |
| 1 - 5387 | 15″x 8″LBH, 6个螺栓 |
|
|
35磅 |
轮胎的选择
| 零件号 | 轮胎的描述 | 车轮(见前页) | 重量 | |||
|---|---|---|---|---|---|---|
| 1 - 0734 | 1283712 | 1258826 | 3 - 0898 | |||
| 1215580 | 6.70 x 15, 6层执行轮胎/内胎 |
|
35磅 | |||
| 1215581 | 7.60 x 15, 6层执行轮胎/内胎 |
|
40磅 | |||
| 1219045 | 7.00 x 15, 6层卡车轮胎/无内胎 |
|
35磅 | |||
| 1 - 9660 | 11L x 15, 6层带肋轮胎/无内胎 |
|
调用 | |||
| 1209614 | 7.50 x 20, 8层卡车轮胎/内胎和襟翼 |
|
70磅 | |||
软管卷盘选项
| 零件号 | 软管卷描述 | 重量 |
| 5281043 | 手动软管卷盘 | 39磅 |
| 盘容量: | ||
| 300英尺1/2“内径w/ 7/8”外径软管 | ||
| 225英尺5/8“内径与1”外径软管 | ||
| 150英尺3/4”内径与1-9/32”外径软管 | ||
| 5281042电 | 电动软管卷盘(也必须订购下面的9-6148) | 57磅 |
| 盘容量: | ||
| 300英尺1/2“内径w/ 7/8”外径软管 | ||
| 225英尺5/8“内径与1”外径软管 | ||
| 150英尺3/4”内径与1-9/32”外径软管 | ||
| 9 - 6148 | 断路器套件- 12v DC，带外壳和支架(需要5281042) | |
| 9 - 9999 | 在机组上安装软管卷盘 | |
| ¹必须标明所有订单的安装 |
繁荣的选择
| 零件号 | 模型 | 片 | 间距 | #喷嘴 | 管道材料 | 提示 | 重量 |
| 5269773 | 15 ' | 15 ' | 10” | 19 | 304年学生 | 730462 | 45磅 |
| 5269774 | 21岁的 | 21岁的 | 20” | 13 | 304年学生 | 8004 | 50磅 |
| 5269775 | 28日” | 28日” | 20” | 17 | 304年学生 | 8003 | 70磅 |
| 5270130 | 走路的方式包括截断， | 7’6” | 10” | 8 | 不锈钢 | 8003 | |
| 气动轮胎 |
臂架控制套件
| 数量 | 描述 |
| 套件M100系列和15'，21'和28' boom on | |
| 拖曳式模块化喷雾器: | |
| 5269776 | 包括软管，阀门和用于安装15'，21'和28'吊杆的控制装置 |
平台的选择
| 零件号 | 描述 | 不锈钢或玻璃纤维罐 | 重量 |
| 5269893 | 侧平台50加仑 | 玻璃纤维 | 55磅 |
| 5269894 | 侧平台100加仑 | 玻璃纤维 | 55磅 |
| 5284595 | 200/300加仑顶部平台(1卷) | 玻璃纤维 | 75磅 |
| 5284590 | 200/300加仑顶部平台(用于2卷) | 玻璃纤维 | 125磅 |
| 9 - 7082 | 驾驶室顶部卷轴安装平台 | 这两个 | 调用 |
| 9 - 7083 | 卷轴安装软管导向9-7082 | 这两个 | 调用 |
| 5265217 | 后平台50/100/200/300加仑 | 这两个 | 55磅 |
| 5265925 | 前平台为20/100/200/300加仑 | 这两个 | 55磅 |
其他设备选择
| 零件号 | 描述 |
| 5280262 | 驾驶室顶部仅适用于200/300不锈钢型号 |
| 5281590 | 驾驶室顶部仅适用于200/300玻璃纤维型号 |
| 5280263 | 交叉管道 |
| 9 - 9638 | 不锈钢过滤篮 |
| 5265967 | 气隙再填充器，仅适用于固定式和玻璃纤维型号 |
| 9 - 9999 | 气隙充装药 |
| 12 - 0781 | 交叉管道(乌多尔) |
| 5269892 | 气隙填充-旋转和玻璃纤维型号 |
| 9 - 9999 | 特殊的油漆 |
